Katman Pump Selector

Genel Bakış

Katman Pump Selector, bir pompa üreticisinin kataloğunu tarayıcıda çalışan, kurulum gerektirmeyen bir seçim aracına dönüştürür. Çalışma noktasını ve akışkanı girin. Kataloğunuzda bu noktayı karşılayan pompaları eğrileri, motoru, malzemeleri ve ölçüleriyle listeler, şirketinizin adı ve logosuyla PDF teknik çıktı hazırlar.

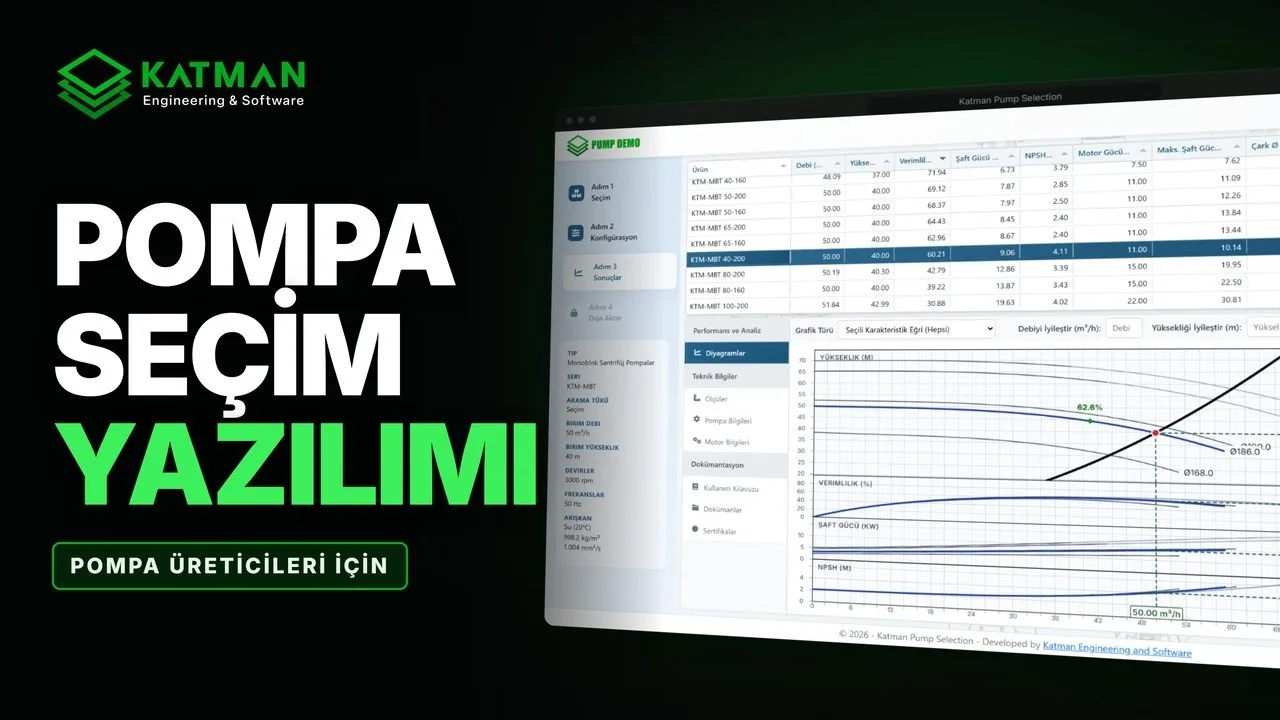

Nasıl Çalıştığını İzleyin

Önce dört adımlı pompa seçimini, ardından hidrofor ve yangın setlerine özgü adımları izleyin.

Neden Katman Pump Selector?

Tarayıcıda çalışır. Müşterileriniz ve satış ekibiniz hiçbir şey kurmaz, her teknik çıktıda şirketinizin bilgileri yer alır.

Sizin Ürünleriniz, Sizin Teknik Çıktılarınız

Seriler, modeller, test eğrileri, motorlar ve malzemeler yüklediğiniz tek bir Excel dosyasından gelir. Uygulamada ve her PDF'te şirketinizin adı, iletişim bilgileri ve logosu yer alır.

Çalışma Noktasında Hesaplanır

Çalışma noktasını girin. Uygulama bu noktayı karşılayan çark çapını ya da frekansı bulur, motoru boyutlandırır ve toleranslarınız içinde kalan tüm pompaları listeler.

Her Dil, SI ve IP Birimleri

Arayüz İngilizce, Türkçe, Rusça, İspanyolca ve daha birçok dilde ve her dil eklenebilir. Katalog metinleriniz ile kılavuzlarınız da bu dillerde olabilir. SI ve IP birimleriyle çalışır.

Dört Adımda Teknik Çıktı

Adım 1 · Seri Filtreleme

Seçilen çalışma moduna göre (Santrifüj, Hidrofor veya Yangın sistemleri) serileri ayırın ve filtreleyin.
Adım 2 · Arama Parametreleri

Arama türünü seçin, debiyi ve basma yüksekliğini SI veya IP birimlerinde girin, akışkanı seçin ya da yoğunluğunu ve viskozitesini girin. Motorları devir, gerilim, kutup sayısı, IP ve IE sınıfına göre daraltın.
Adım 3 · Ürün Seçimi

Çalışma noktasını karşılayan tüm pompalar önünüzde. Seçilen pompa için eğrilerini 8'den fazla grafik türünde, motoru, malzemeleri, ölçüleri, teknik resmi ve kullanım kılavuzunu görürsünüz.
Adım 4 · PDF Çıktısı

PDF teknik çıktıyı önizleyin, dosya adını düzenleyip indirin ya da proje modülüyle bir projeye ekleyin.

API ve ERP desteği

Her üretici ve mühendislik şirketi kendine özgü bir dijital ekosistem içinde faaliyet gösterir. Teknik ekiplerinizle yakın işbirliği içinde çalışarak, proje verilerini alabilen, seçimleri gerçekleştirebilen ve sonuçları tam olarak istediğiniz şekilde sunabilen özel bir API aracılığıyla hesaplama motoruna erişim sağlıyoruz.

Aynı işbirliğine dayalı yaklaşımla, mevcut iş akışlarınız çerçevesinde doğrudan ERP entegrasyonunu koordine edebilir, fiyatlandırma kurallarını, stok takibini, malzeme listelerini ve teklif çıktılarını ekibinizin dayandığı mühendislik hesaplamalarıyla uyumlu hale getirebiliriz.

Modüller

Katman Pump Selector Modülleri

Santrifüj pompalar ve yönetim paneli her kurulumla gelir. Hidrofor setleri, yangın setleri, UL/FM ve projeler ihtiyaç duydukça açılır.

Santrifüj Pompalar

Temel modül. Toleranslar içinde bir çalışma noktasından arayın (Seçim), tüm eğrilere göz atıp bir noktaya tıklayın (Katalog) ya da tek bir pompa grubunu seçip noktayı sonra belirleyin (Manuel).

Sabit çark çapı
Traşlanabilir çark
Kademeli
Traşlanabilir çarklı kademeli
Frekans konvertörlü, minimum ve maksimum frekans eğrileriyle

Hidrofor Setleri

Kataloğunuzdan bir set tipi, ardından 1 ile 5 arasında aynı pompadan ve pompa başına debi ile basma yüksekliğini seçin. Her pompa ayrı hesaplanır ve PDF, set için bir sistem sayfasıyla başlar.

Set tipine, seriye, pompa sayısına ve flanşa göre emme ve basma kolektörü çapları
O konfigürasyonun resmi ve kolektörleriyle sistem sayfası

Yangın Pompa Setleri

Her biri elektrik motorlu veya dizel motorlu 1 ile 5 arasında ana pompa ve isteğe bağlı bir jokey pompa aynı ekranda seçilir. NFPA 20 ve EN 12845'e göre hesaplama ve kontroller yapılır.

NFPA 20'ye göre hesaplama ve kontroller
EN 12845'e göre hesaplama ve kontroller
Tek pompalardan ve hidroforlardan ayrı, kendine ait motor ve dizel motor listesi
Dizel motorlar için yakıt tankı hacmi
Set için bir sistem sayfası ve her ana pompa ile jokey pompa için ayrı teknik çıktı içeren PDF

UL / FM Listeli Setler

UL listeli ve FM onaylı yangın pompa setleriniz, filtrelenebilir tek bir listede, belgeleriyle birlikte.

Her listeli set için bir seri kartı
Motor tipine, GPM cinsinden debiye ve basma yüksekliğine göre filtre
Setin PDF'i sayfada açılır

Yönetim Paneli

Kataloğu, dosyaları ve kullanıcıları yöneticileriniz yönetir.

Tek bir Excel dosyasından katalog yükleme. Veri bütünlüğü otomatik denetlenir, böylece yanlışlıkla hiçbir şey bozulmaz
Eğriler yükleme sırasında test noktalarınıza uydurulur, 50 Hz veriler 60 Hz'e ya da tersine dönüştürülür
Seri ve set resimleri, teknik resimler, bağlantı şemaları, kılavuzlar ve özet PDF'ler için dosya yöneticisi
E-posta doğrulamalı ve yönetici onaylı kayıt

Yeni!

Projeler ve Teklifler

Pompa, hidrofor ve yangın modlarındaki seçimleri tek bir projede toplayın ve bu projeden teklif çıktısı alın.

İlgili firma, teklif numarası ve aktif ya da pasif durumuyla projeler
Projeye eklenen her seçim, PDF'iyle birlikte debi, basma yüksekliği, güç ve motor bilgilerini saklar
Tercih ettiğiniz para biriminde, hazır şartlardan seçilen koşullarla teklif PDF'i. İstenirse kayıtlı ürün PDF'leri eklenir

Yetenekler

Neler Yapar

Çalışma noktasından teknik çıktıya kadar her şey.

Çalışma Noktası

Her pompa, istediğiniz nokta için gerçekte çalışacağı noktada gösterilir. Yalnızca debi ve basma yüksekliği toleranslarınız içinde kalan pompalar listelenir.

Çark Traşlama

Traşlanabilir pompalarda istediğiniz noktayı karşılayan çark çapı bulunur.

Kademeli Pompalar

İstediğiniz noktayı karşılayan her kademe sayısı listelenir, diğer kademe sayıları aynı grafikte gösterilir.

Frekans Konvertörlü Pompalar

Frekans konvertörlü pompalarda istediğiniz noktayı karşılayan frekans bulunur, minimum ve maksimum frekans eğrileri çizilir.

Viskozite ve Yoğunluk

Suyu seçin ya da herhangi bir akışkanın yoğunluğunu ve viskozitesini girin. Performans ve güç, ANSI/HI 9.6.7'ye göre buna uygun düzeltilir.

Motor Boyutlandırma

Her pompa için uygun motor otomatik seçilir. Başka bir motor seçerseniz aşırı yükleneceği bölge gösterilir ve uyarılırsınız.

8'den Fazla Grafik Türü

Çalışma noktası ve en yüksek verim noktası işaretli basma yüksekliği, verim, güç ve NPSHr eğrileri. Verim haritaları ve tüm sonuçların çalışma aralıkları da gösterilir.

Noktayı Ayarlayın

Debiyi ve basma yüksekliğini değiştirin ya da grafiğe tıklayın, seçilen pompanın sonuçları, grafikleri ve PDF'i güncellenir.

PDF Teknik Çıktı

Kendi markanızla A4 teknik çıktı. Çalışma noktası, performans, akışkan, malzemeler, pompa ve motor verileri, grafik, teknik resim, ölçüler ve bağlantı şemasını içerir. İsterseniz kendi özet PDF'iniz başa eklenir.
